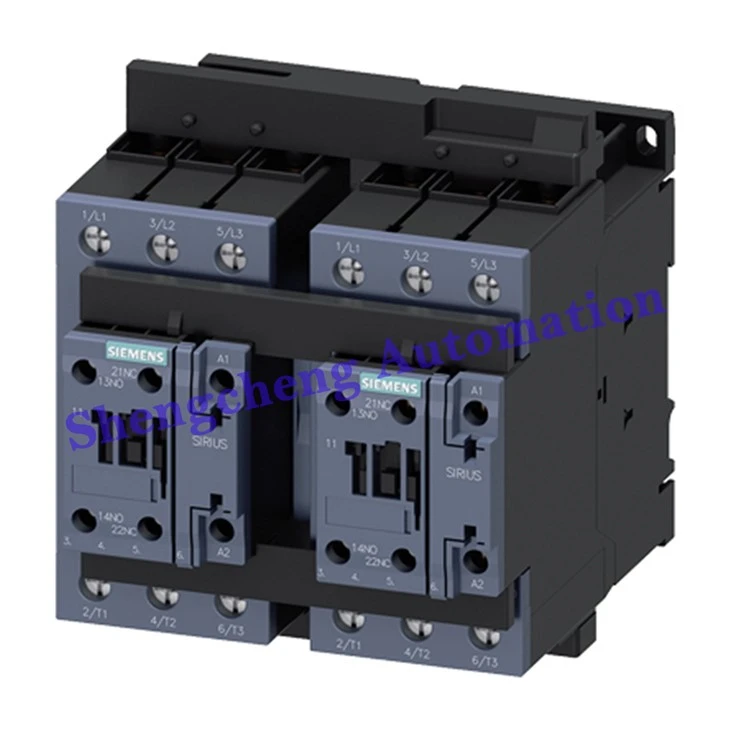

De3RA2337-8XB30-1NB3is een SIRIUS-omkeerschakelaar van Siemens, ontworpen voor toepassingen voor het omkeren van drie--motoren. Deze voor-gemonteerde eenheid combineert twee contactors met de vereiste mechanische en elektrische vergrendeling, waardoor er minder behoefte is aan afzonderlijke contactorparen tijdens de paneelmontage.
Dit model behoort tot de3RA23 montagereeks omkeerschakelaarsen is geconfigureerd voorAC-3-motortoepassingen tot 30 kW bij 400 V, met een65 A bedrijfsstroom. De assemblage wordt doorgaans geselecteerd voor industriële schakelkasten waar voorwaartse/achterwaartse motorwerking vereist is met behulp van een compacte, in de fabriek-gebouwde combinatie.
Bij onderhoudsaankopen wordt normaal gesproken naar het volledige catalogusnummer verwezen, omdat de assemblage op elkaar afgestemde componenten bevat in plaats van een enkele stand-alone contactor.
Catalogusspecificaties
| Item | Details |
|---|---|
| Fabrikant | Siemens |
| Productfamilie | SIRIUS |
| Artikelnummer | 3RA2337-8XB30-1NB3 |
| Producttype | Omkeerschakelaarconstructie |
| Serie | 3RA23 |
| Maat schakelaar | S2 |
| Hoofdtoepassing | Omkeerregeling van de motor |
| Nominale bedrijfsstroom | 65 A |
| Motorvermogen | 30 kW bij 400 V AC-3 |
| Aantal hoofdpolen | 3 |
| Stuurspanning | 20…33 V AC/DC |
| Frequentie | 50/60 Hz |
| Verbindingsmethode | Schroefklemmen |
| In elkaar grijpende soort | Elektrische en mechanische vergrendeling |
| Hulpcontacten | 2 × 1 NO geïntegreerd |
| Beschermingsgraad | IP20 |
| Montagestijl | Industriële schakelkastinstallatie |
Samenstelling van de montage
In tegenstelling tot een standaard contactorbestelling wordt de 3RA2337-8XB30-1NB3 geleverd als een complete omkeercombinatie.
| Inbegrepen element | Referentie |
|---|---|
| Voorwaartse contactor | 3RT2037-1NB30 |
| Omgekeerde schakelaar | 3RT2037-1NB30 |
| Omkeermontageset | 3RA2933-2AA1 |
| In elkaar grijpende opstelling | Mechanisch + elektrisch |
Dankzij de geïntegreerde opstelling kunnen beide contactors werken als een gecoördineerde omkeereenheid voor toepassingen waarbij de draairichting van de motor moet worden gewijzigd via besturingsopdrachten.
Kunt u de versie die u nodig heeft niet vinden?
Waar dit onderdeel wordt gebruikt
De 3RA2337-8XB30-1NB3 wordt doorgaans aangetroffen in industriële motorbesturingsapparatuur zoals:
| Uitrustingsgebied | Typische functie |
|---|---|
| Transportsystemen | Voorwaartse en achterwaartse motorbeweging |
| Werktuigmachines | Richting-gestuurde aandrijvingen |
| Apparatuur voor materiaalbehandeling | Omkeren van de motor |
| Productie machines | Bidirectionele motorbesturing |
| Industriële panelen | Integratie van startermontage |
Het in de fabriek-gebouwde assemblageformaat heeft vaak de voorkeur in vervangingssituaties waarbij de oorspronkelijke kastindeling al gebruikmaakt van een Siemens SIRIUS omkeerbare starteropstelling.
SIRIUS 3RA23 Familiepositie
| Modelgroep | Algemene toepassing |
|---|---|
| 3RA2335 | Omkeerinrichtingen met lager vermogen |
| 3RA2336 | Middelgrote motortoepassingen |
| 3RA2337 | Omkeerinrichting klasse 30 kW |
| 3RA2338 | Hogere stroomomkeerinrichting |
Controlepunten bestellen
Voordat industriële kopers dit onderdeel kopen, verifiëren ze meestal:
| Controleer artikel | Overeenkomende vereiste |
|---|---|
| Siemens-artikelnummer | 3RA2337-8XB30-1NB3 |
| Startertype | Omkeerschakelaarsamenstel |
| Machtsklasse | 30 kW / 400 V |
| Huidige klasse | 65 A |
| Controle aanbod | 20…33 V AC/DC |
| Maat schakelaar | S2 |
Dit voorkomt het selecteren van vergelijkbare 3RA23-assemblages met verschillende motorvermogens, stuurspanningen of terminalconfiguraties.
Veelgestelde vragen
Beschikbaarheid
Wij leveren Siemens SIRIUS-contactoren, motorbesturingscomponenten en industriële elektrische reserveonderdelen voor vervanging van apparatuur en onderhoudsinventarisbehoeften. Neem contact met ons op voor de beschikbaarheid en offerte van de3RA2337-8XB30-1NB3.
